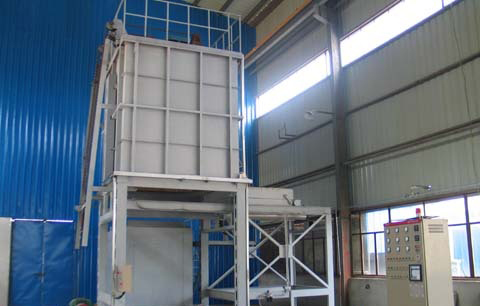

立式铝合金淬火炉

立式铝合金淬火炉
用途 ：
　　立式铝合金淬火炉主要用于铝轮毂 、铝铸件及各种铝合金标准件的快速固溶处理 ，恒温时间结束后 ，工件的转移速度10秒以内 。
结构简介 ：
　　立式铝合金淬火炉的结构具有热风循环通道和搅拌风机 ，使炉内热风在导流板的作用下定向循环 ，保温终了时炉内金属温差≦±3℃ 。淬火水槽置于加热炉正下方，从而缩短工件淬火转移时间 ，提高工件固溶质量 。工件料架进出和炉门启闭均为电控 ，操作方便 。动作间均设有连锁装置 ，安全可靠 。本炉主体为立式炉门在下端的加热炉 ，加热元件置于内炉壁 ，壁的内侧装有活络门板 ，它与内壁形成一个气流循环通道 ，炉的顶部置有一个大风量的轴流式风扇和道流结构 ，构成热风循环系统 。炉底门由四走轮和驱动机构组成一个启闭装置 ，炉底门与加热炉壳用砂封密封 。工件料架进出炉膛靠升降装置实现 。它由炉内吊钩连接吊杆上通过向炉外的环形链和卷扬机等组成 。在地平面钢轨上置有一装料小车 ，可载料架进入装料和卸料 。
特点 ：
1 ．高架结构炉型 、顶装式加热元件 ，安装 、更换方便 ；
2 ．强循环高压风机 ，风量大 ，效果显著 ，温差达 ± 3~ 5 ℃  ；
3 ．淬火转移时间 5~10s 内可调 ，无明显的摆动与震动 ；
4 ．pid 调控炉温 ，上 、下限报警 ，可进行计算机控制并具有联网功能 。
技术参数 ：

型号	额定功率（kw）	额定温度（℃）	额定电压（v）	相数	工作区尺寸（mm)	最大装载量（kg)	质量（kg)
jn94-144	150	650	380	3	1400×1400×1500	1500	24500
jn99-3413	100	650	380	3	1100×1100×1500	800	18000
