气体渗碳炉

气体渗碳炉

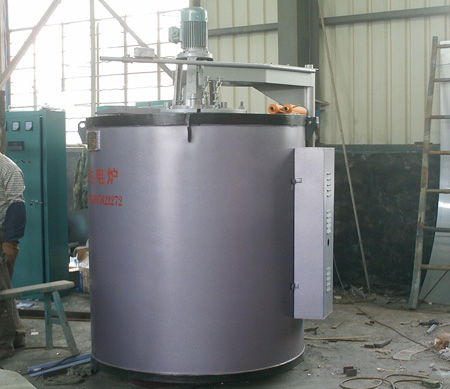

    气体渗碳炉是周期作业式电炉 ，主要供碳钢机件的气体渗碳等用 。与电炉控制柜配合使用可自动控制及自动记录电炉的温度
　　本电炉结构主要由炉体 、加热元件和温控系统组成 。
    炉体外壳由型钢及钢板焊接而成 ，内用超轻质高铝泡沫砖砌筑成炉膛.保温层采用硅酸铝耐火纤维 、硅藻土（或蛭石粉）散料结构 ，以提高炉体保温性能 。
　　加热元件安放在搁丝砖上 ，并有电阻丝小钩使其定位 。
    炉盖的升降均有液压升降机构来完成 ，其动力由10/25液压装置提供 。
　　当需将炉盖升起时 ，只要开动液压装置 ，炉盖即徐徐上升 ；如需炉盖下降 ，只要旋松液压装置中内螺纹截止阀 ，炉盖即缓缓下降 。在升降轴处 ，有两限位开关 ，当升降轴上升时 ，下面一个限位开关自动切断电动风机电源，以免操作发生危险 ；当炉盖升足时 ，上面一个限位自动切断液压装置的电源 ，以防升降轴顶出油缸发生意外 。
    在炉盖上方设有水冷却的试样管 、取气孔 、排气孔 ，如与红外线co2分析仪配合及改装 ，则可进行碳势自动控制的工艺操作 。
　　炉膛内有一耐热板焊接成炉罐及料筐 ，被处理工件安放在料筐内 。
　　为使被处理工件均匀的与渗碳气体接触 ，在炉壳上装有通风机 ，用来强制气流循环 ，以使炉内温度和气体均匀 。在风机轴套上有一防止漏气的密封装置 ，并采用冷却水冷却 。　
　　本电炉的液体滴入系统备有可进行三种液体同时滴入的滴量器 ，并可通过流量计及针形阀控制其流量 。
