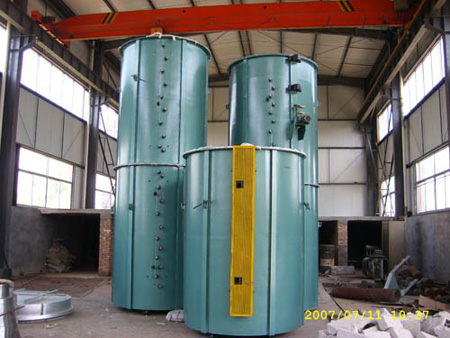

井式退火炉

井式退火炉的用途 ：主要用于盘圆线材 ，钢带等退火 。在少氧气状态下加热退火,使工作退火后无氮化,无脱碳 。
井式退火炉的主要特点 ：可配置多只炉罐，多工位操作 ，节约人力资源 ，提高生产效率节约能源 ，降低生产成本 。

井式退火炉的设备组成 ：

1.炉体 ：
    外壳由4mm钢板卷制而成 ，并设有加强型钢 。内衬用硅酸铝纤维棉或砖及定型砖砌成 ，均匀环形嵌砌搁砖 ，搁砖上放置电阻丝 。

2.炉罐 ：
    料罐采用不锈钢制造 ，罐底焊有加强筋 ，罐顶配有冷却水套 ，砂封装置 ，并配有紧固螺栓 。

3.炉盖 ：
    炉盖采用25mm钢板制成 ，炉盖下部设有保温层结构 。

4.加热元件 ：
    可选0cr25al5 、0cr27al7mo2或cr20ni80合金丝环绕而成 。

5.真空充氮管道 ：
    炉盖上装有真空压力表 ，供抽真空及充氮气时用的管道 、阀门（接头为即插即用型），还配有压力安全保护装置 。

6.密封装置 ：
    炉盖与炉罐之间采用内外双层复合结构密封 ，内层用石墨石棉条 ，外层用耐油耐温的硅橡胶 ，为保密封装置的使用寿命 ，特设有水冷却装置 。

7.水冷却装置 ：
    由上 、下两套 ，分别焊接在炉盖及炉罐法兰边 ，用于保护密封材料 。

井式退火炉的设备特点 ：

    井式退火炉采用优质保温材料及耐火材料结构砌筑 ，具有保温性能好 ，低能耗 。
    控温采用日本进口数字仪表 ，pid控制 ，控温精度高 。开关元件采用ssr(固态继电器 ，是可控硅的升级产品 ，工作时无声音 、火花 ，使用寿命长等优点)
