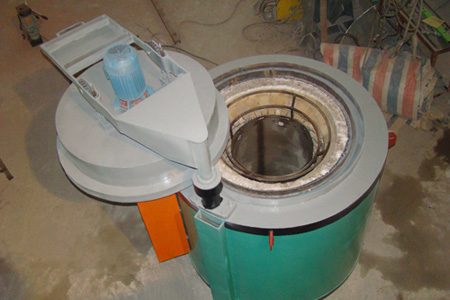

井式电阻炉

井式电阻炉用途:

井式电阻炉的主要用途:供钢制机件在氧化气氛中调质淬火 、退火等热处理用 。
井式电阻炉特点 ：
　　1 、电炉设有大型通风机装置 ，提高炉内温度均匀度 ；
　　2 、电炉分多区控制 ，进一步提高炉温均匀性 ；
　　3 、炉膛内带不锈钢导风桶 ；
　　4 、炉盖启闭采用行车起吊或自动液压开闭机构 ，且带有导向柱 ，保证炉盖启闭平稳 ；
　　5 、炉盖与炉体采用耐高温纤维棉制作 ，炉体保温性能好 ，节约能源 ，降低生产成本 ；
　　6 、无污染 ，环保效益好 。

井式电阻炉结构简介:

    本电炉结构主要由炉体 、加热元件 、不锈钢保护筐 、装料筐铸钢件 、热风循环装置和温控系统组成 。
    炉体:电炉由角钢 、槽钢 、钢板经焊接成方形外壳 ，外壳内采用轻质粘土砖作耐火层 ，砌筑成竖井式炉膛 ，加热元件安置在炉膛内壁的搁砖上 ，在炉膛外圈 ，包一层硅酸铝耐火纤维作为隔热层 ，隔热层与外壳之间用保温粉 、硅藻土匪砖填实作保温。
    加热元件:加热元件为螺旋状 ，均匀的放置炉膛四周的搁丝砖上 ，并用异型搁丝砖将电阻丝定位 ，加热元件的材质为0cr25al5 。
    保护筐:为使料筐在进出炉体时 ，不碰撞炉膛耐火材料 ，在炉膛与料筐之间还安置有一只不锈钢焊接成的保护筐 ，保护筐从炉口一直从炉体顶部延伸到炉体底部 。
    料框:为了使进出工件方便 ，炉膛内有一只用铸钢件而成的料架 。炉盖打开后可直接吊起料架 。
    热风循环风机:为使炉内的温度更为均匀 ，本炉在炉盖上装有一只循环风机 ，作为在加热过程中搅拌炉膛内的空气 ，使炉内形成热循环 ，本系统有电机 、风冷装置 、风叶轴 、风叶组成 ，在使用时只需点动控制按纽即可 ，同时风机电源与炉盖启闭形成联锁作用 ，当炉盖开启的同时切断风机电源 ，风机停止工作 。
    井式电阻炉另配一只淬火炉盖 ，在高温淬火是炉温更为均匀 。
    炉盖启闭方式采用液压升降 ，炉盖即可离开砂封槽 ，再将手把向左或右方向移动 ，炉盖就打开了 ，炉顶有一个限位开关 ，当炉盖打开时即触动限位开关 ，使加热电器全部切断 。

井式电阻炉的设计参数 ：

参 数 名 称		单位	型    号
			rj2-20-12	rj2-45-12	rj2-50-12	rj2-60-12	rj2-75-12	rj2-80-12	rj2-80-12
额 定 功 率		kw	20	45	50	60	75	80	80
额 定 电 压		v	380	380	380	380	380	380	380
最 高 温 度		℃	1200	1200	1200	1200	1200	1200	1200
工 作 温 度		℃	1200	1200	1200	1200	1200	1200	1200
相       数		相	3	3	3	3	3	3	3
炉膛 尺寸	直径	mm	φ300	φ600	φ600	φ800	φ600	φ800	φ800
	深	mm	700	600	800	800	1600	1000	1600
加 热 区 段			1	1	1	1	2	1	2
加热元件接法			串	y	y	y	yy	yy	yy
空炉升温时间		h	≤2.5	≤2.5	≤2.5	≤3	≤2.5	≤3	≤3.5
空炉损耗功率		kw	≤8	≤18	≤20	≤24	≤22	≤17	≤32
控 温 精 度		℃	±1	±1	±1	±1	±1	±1	±1
炉温均匀性		℃	±5-8	±5-8	±5-8	±5-8	±5-8	±5-8	±5-8
最大装载量		kg	150	350	350	500	700	800	1200
重      量		kg	1600	2100	2400	3000	4000	3200	4800

参 数 名 称		单位	型    号
			rj2-95-12	rj2-105-12	rj2-110-12	rj2-110-12	rj2-125-12	rj2-140-12	rj2-150-12
额 定 功 率		kw	95	105	110	110	125	140	150
额 定 电 压		v	380	380	380	380	380	380	380
最 高 温 度		℃	1200	1200	1200	1200	1200	1200	1200
工 作 温 度		℃	1200	1200	1200	1200	1200	1200	1200
相       数		相	3	3	3	3	3	3	3
炉膛 尺寸	直径	mm	φ1000	φ1000	φ800	φ600	φ1000	φ800	φ600
	深	mm	1000	1200	2000	2500	1800	3000	3500
加 热 区 段			1	1	2	2	2	3	3
加热元件接法			yy	yy	yy	yy	yy	yy	yy
空炉升温时间		h	≤3.5	≤3	≤3	≤3.5	≤3.5	≤4	≤4
空炉损耗功率		kw	≤38	≤22	≤23	≤27	≤44	≤56	≤60
控 温 精 度		℃	±1	±1	±1	±1	±1	±1	±1
炉温均匀性		℃	±5-8	±5-8	±5-8	±5-8	±5-8	±5-8	±5-8
最大装载量		kg	1500	1500	4800	5000	6000	4500	5000
重      量		kg	4600	4000	4800	5500	6200	6400	6500
